W związku z występowaniem w wersji EXE komponentów wykresowych „OWC” dodano do wersji WEB możliwość prezentowania tychże wykresów. Wykresy są jedynie wizualną formą prezentacji i nie można ich zmieniać przy użyciu aplikacji dostępowej WEB.

Obecnie obsługiwane typy wykresów:

·         Słupkowe,

·         Liniowe.

Wszystkie inne typy wykresów znajdujące się w jakimś RES-ie są prezentowane jako wykresy liniowe.

Obsługiwane są podstawowe podtypy wykresów:

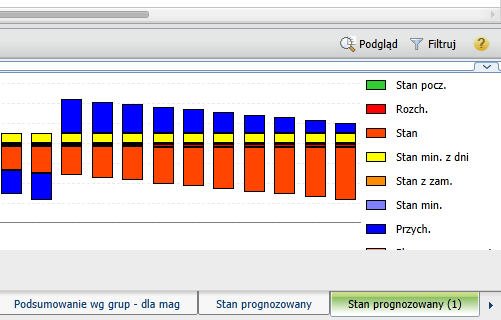

Rys. Przykładowy wykres słupkowy

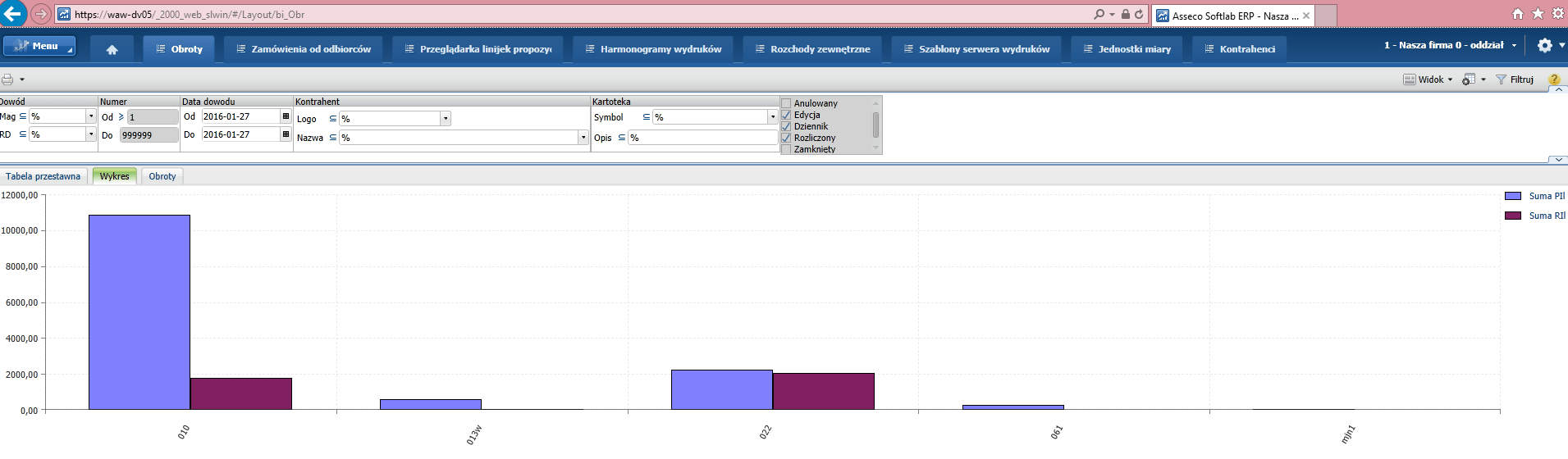

Rys. Przykładowy wykres słupkowy

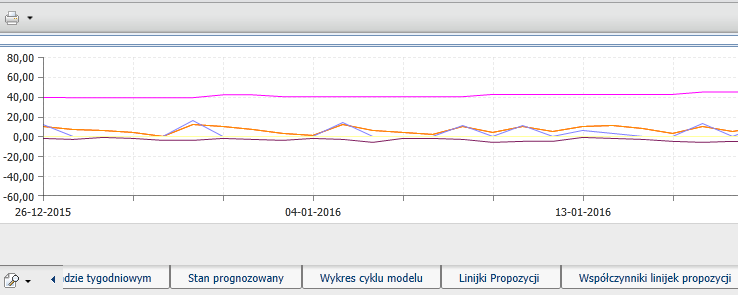

Rys. Przykładowy wykres liniowy

Nieobsługiwany jest np. podtyp wielowymiarowy wykresu kolumnowego (Kolumnowy 3W).

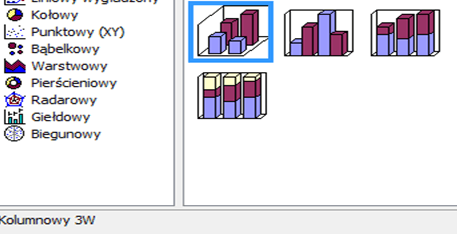

Rys. Nieobsługiwany wielowymiarowy wykres kolumnowy

Wykres Kolumnowy 3W zostanie wyświetlony w formie prostszej.

Na prezentację wykresów w WEB wpływ mają następujące elementy:

·         kolory linii wykresów liniowych,

·         rodzaj linii wykresów liniowych (przerywana, ciągła etc.),

·         kolor wypełnienia i kolor krawędzi kolumny na diagramie kolumnowym,

·         rodzaj krawędzi (przerywana, ciągła etc.) kolumny na diagramie kolumnowym,

·         umiejscowienie osi OY – prawo/lewo.

Przykładowe miejsca w standardzie, gdzie – o ile w pivocie występują dane – wyświetlane są wykresy (jest to zależne, gdyż zazwyczaj wykres jest wpisany obok pivota w resie gridowym):

·         #/Layout/mg_PrzegLin_Prop,

·         #/Layout/bi_Obr.
