W wersji 98 rozszerzone zostały możliwości analizy wskaźników OEE (Overall Equipment Effectiveness) mierzących efektywność wykorzystania maszyn i urządzeń (gniazd produkcyjnych). Rozszerzenie wprowadza dodatkowy poziom grupowania według brygad, co umożliwia analizę efektywności pracy w podziale na poszczególne zespoły produkcyjne. Nowością jest też możliwość uwzględniania w analizie OEE czasu trwania czynności serwisowych (czas przeglądu), który jest wyznaczany na podstawie zrealizowanych zleceń serwisowych (Utrzymanie ruch).

Dodatkowy poziom grupowania realizuje nowy filtr Grupuj wg; Brygada dodany w słowniku Analiza wskaźników OEE (Overall Equipment Effectiveness). Umożliwia on przeglądanie wyników analizy efektywności produkcji (wykorzystania sprzętu) pogrupowanych wg brygad produkcyjnych.

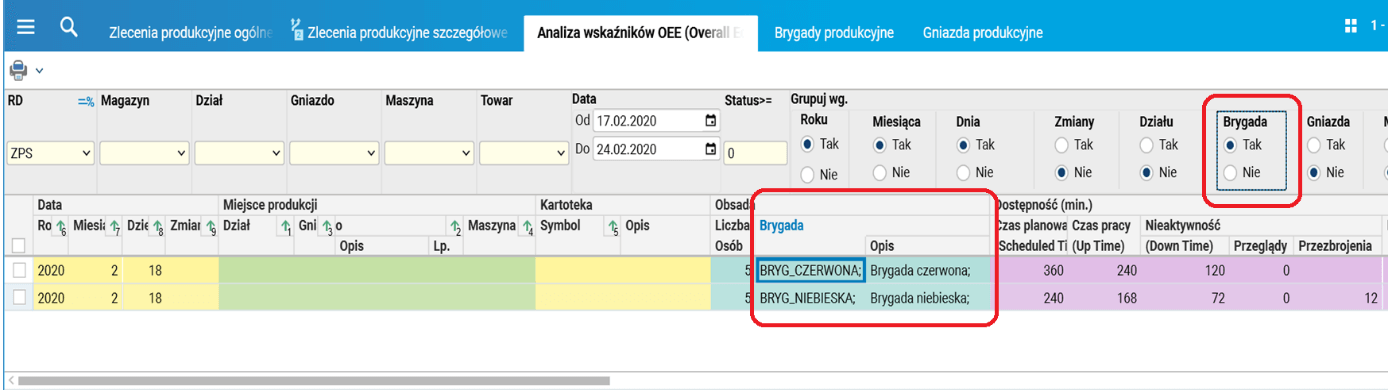

Rys. Analiza wskaźników OEE

Przy aktywowaniu filtra (ustawienie Tak) wypełniana jest grupa kolumn Obsada, która prezentuje ilość osób pracujących w brygadzie (kolumna Liczba; Osób) oraz symbol i nazwę brygady (kolumny Brygada i Brygada; Opis).

Uwzględnienie w analizie wskaźników OEE czasu trwania przeglądów jest możliwe na podstawie danych uzyskanych ze zleceń serwisowych (Utrzymanie ruchu). W tym celu w rejestrze Zlecenia serwisowe dodany został szczegół Wykorzystanie gniazd produkcyjnych, który stanowi źródło danych dla analizy OEE.

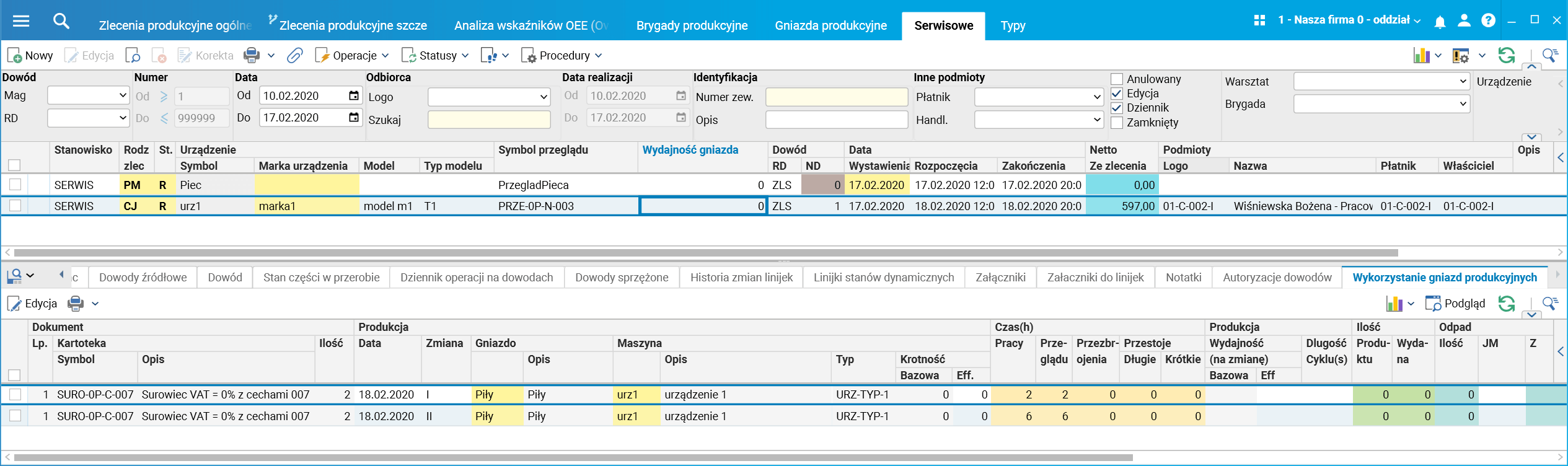

Rys. Rejestr zleceń serwisowych

Szczegół jest nieedytowalny – umożliwia tylko podgląd wartości, które uzupełniane są automatycznie przy zatwierdzaniu zlecenia serwisowego ZLS (przenoszeniu do dziennika).

Przy realizacji (rozliczaniu) zlecenia w jego nagłówku należy uzupełnić godziny rozpoczęcia i zakończenia, ponieważ na ich podstawie wyliczany jest czas przeglądu (czynności serwisowej) dla analizy OEE.

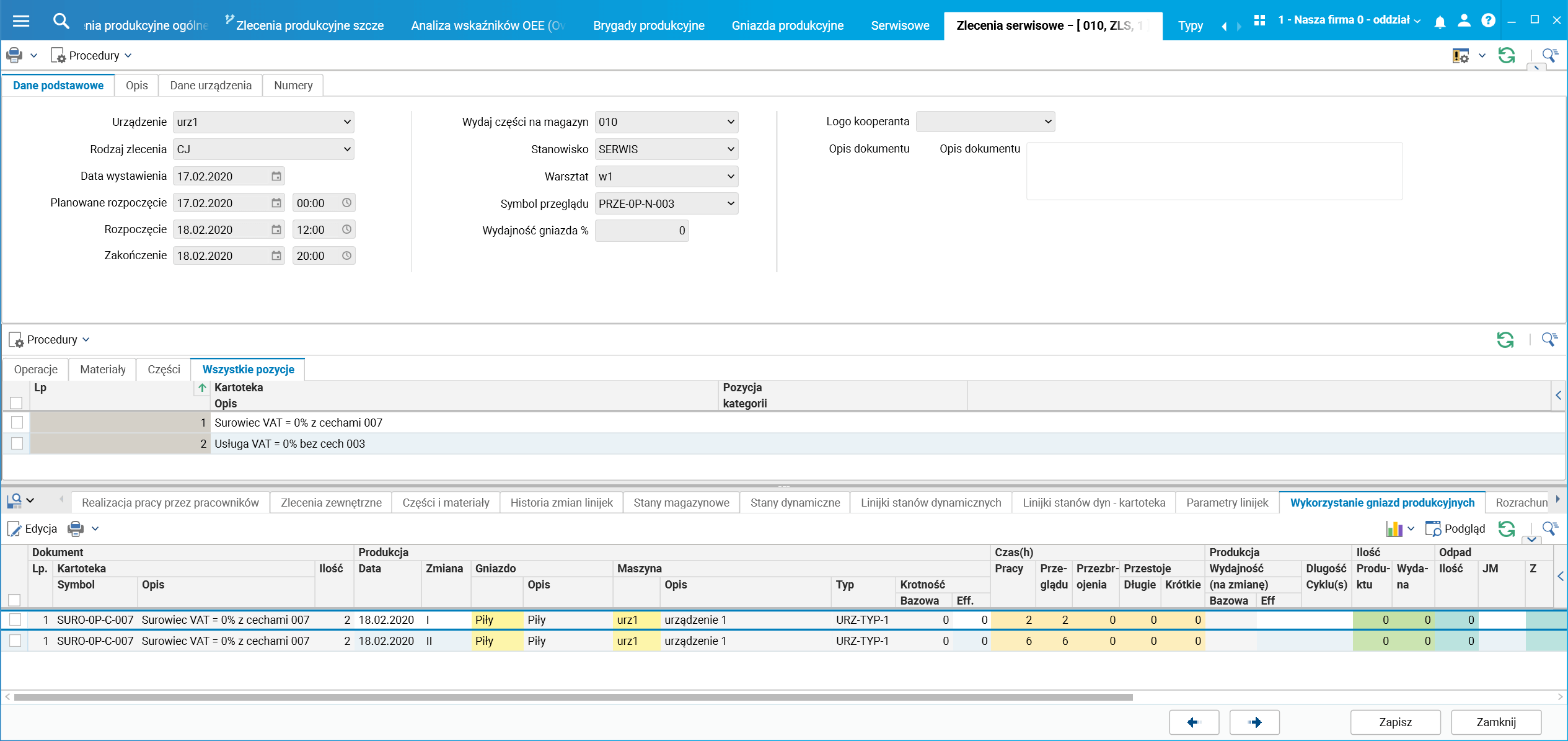

Rys. Nagłówek dokumentu Zlecenie serwisowe

Wykorzystanie gniazda produkcyjnego uzupełniane jest na podstawie przypisania urządzenia do gniazda, którego dotyczy serwis (słownik Maszyny/Urządzenia, szczegół Urządzenia w gniazdach produkcyjnych) tylko wtedy, gdy urządzenie jest konieczne do funkcjonowania gniazda (aktywny przełącznik Konieczne do funkcjonowania).

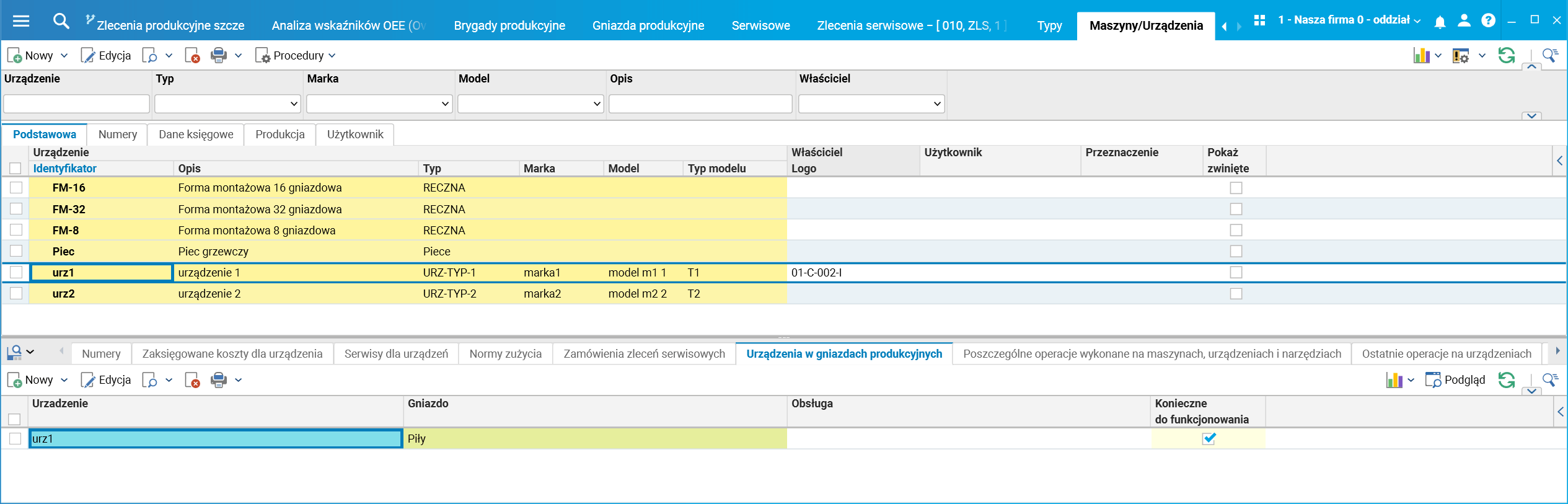

Rys. Przypisanie urządzeń do gniazd produkcyjnych

Dodatkowo umożliwiono (wymaga konfiguracji systemu) łączne przeglądania wpisów wykorzystania gniazda pochodzących z różnych dokumentów (ZPS – produkcja, ZLS – serwisowanie urządzeń). Do tej pory w analizie OEE było możliwe przeglądanie danych pochodzących z jednego tylko rodzaju dokumentu wskazanego we filtrze RD analizy OEE.
