W wersji 92 zmieniła się szata graficzna interfejsu terminali dotykowych używanych w module Produkcja. Przy okazji zmodyfikowano sposób prezentacji danych na terminalach dotykowych dla zapewnienia większej przejrzystości. Zmiany te miały na celu uzyskanie bardziej atrakcyjnego wyglądu, spójnego z pozostałymi obszarami biznesowymi wykorzystującymi technologię HTML, oraz większej ergonomii.
W ramach niniejszej zmiany zostały dodane nowe elementy ekranu ułatwiające obsługę systemu. Są to:
· duży przycisk do wylogowania,
· cyfrowy zegarek widoczny na pasku stanu,
· możliwość zmiany firmy, do której jest zalogowany operator,
· możliwość dynamicznego sterowania wyświetlanych szczegółów.
Zmiana objęła wszystkie formularze dostępne na terminalu dotykowym dla produkcji, jednak poza wyżej wymienionymi nowymi elementami nie ma wpływu na funkcjonalności biznesowe terminala. W związku z tym zmiany wizualne zostaną omówione na przykładzie tylko wybranych ekranów terminala dotykowego.
Zmiany interfejsu, które zmieniają funkcjonalności biznesowe, są prezentowane w innych rozdziałach opisujących wprowadzane zmiany, z tego względu w niniejszym rozdziale zostały pominięte.
Nowy ekran logowania

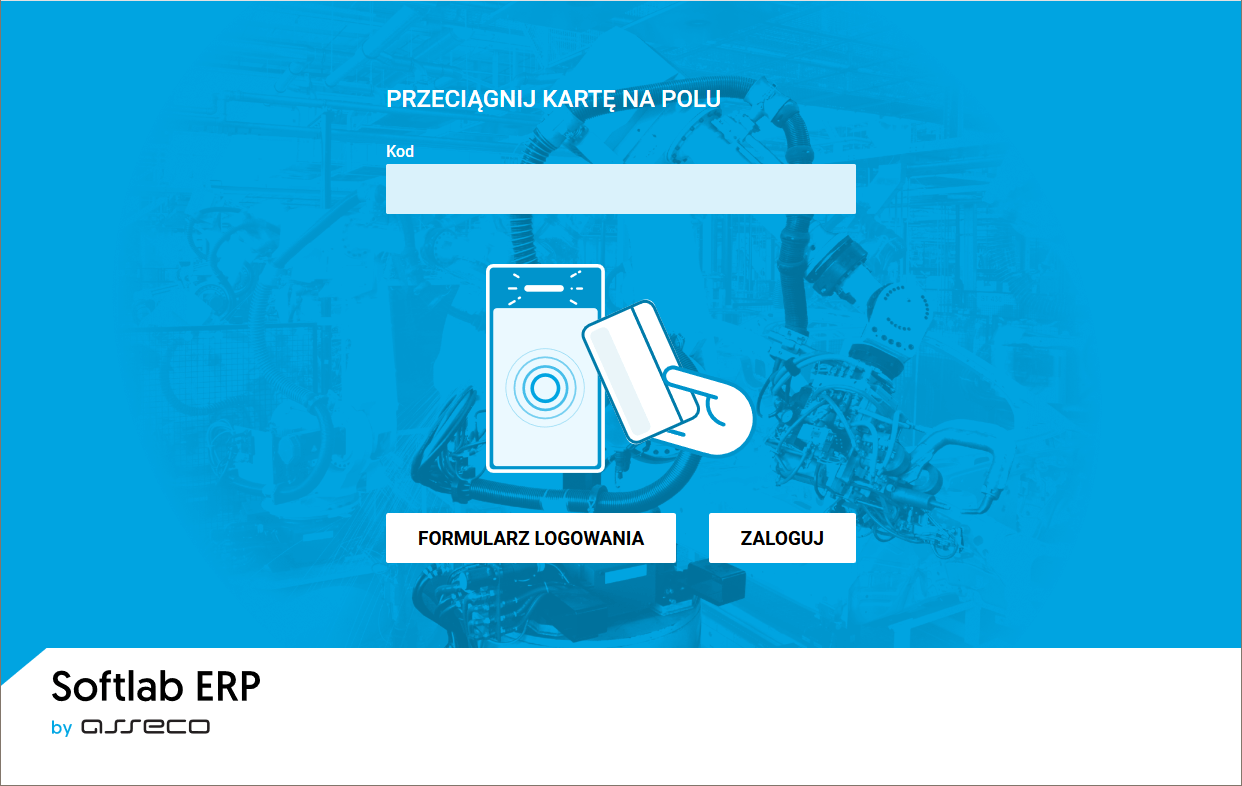

Na poniższym rysunku pokazany jest ekran logowania z możliwością użycia karty magnetycznej.
Rys. Ekran logowania przy użyciu karty magnetycznej

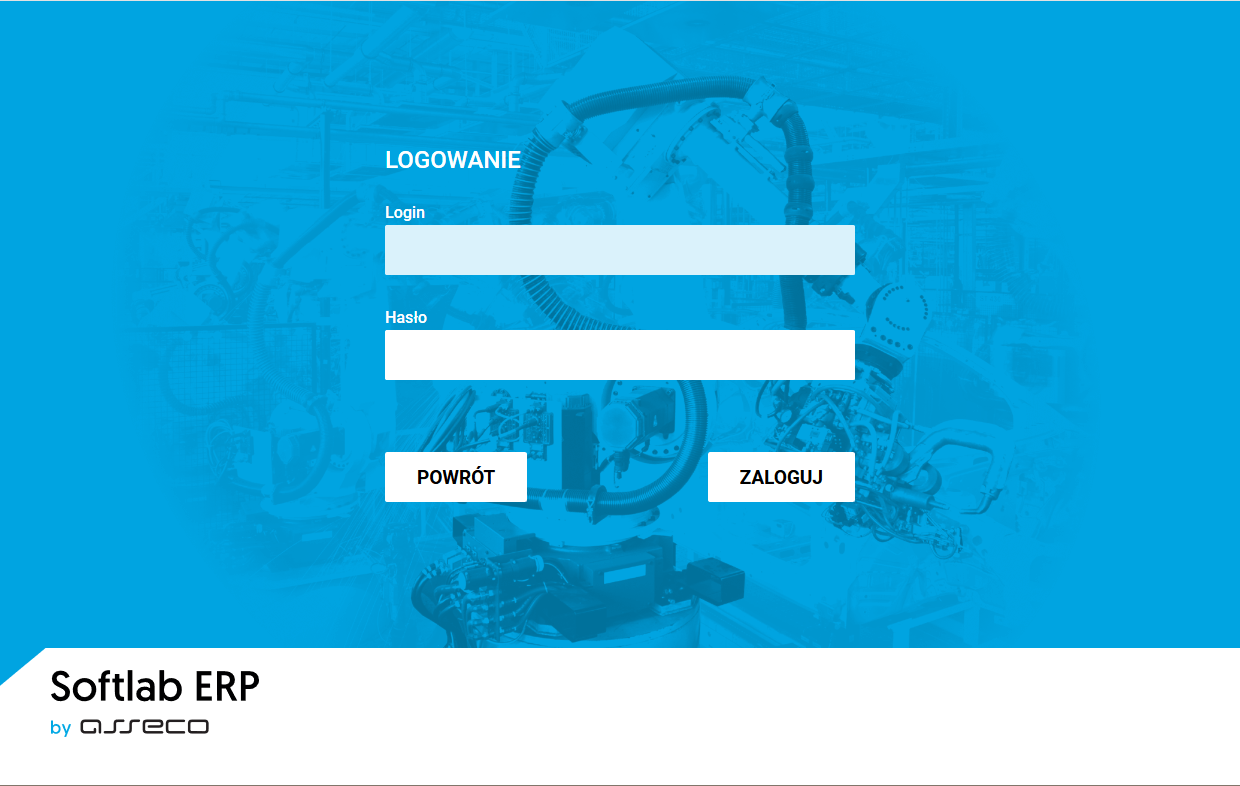

Tradycyjne logowanie przy użyciu loginu i hasła dostępne jest po wybraniu opcji FORMULARZ LOGOWANIA.
Rys. Ekran logowania przy użyciu loginu i hasła
Pasek stanu

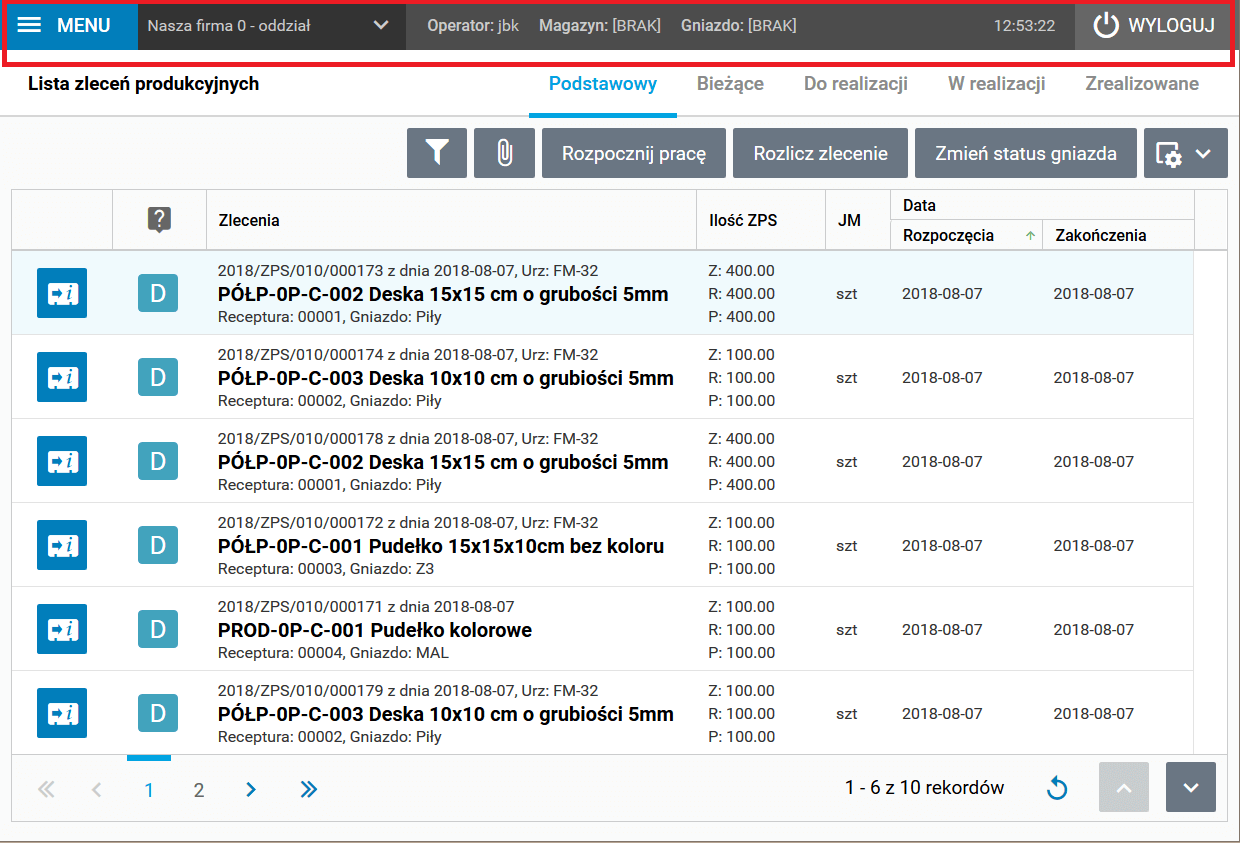

Zmianą widoczną w każdym słowniku jest nowy wygląd i położenie paska stanu, który do tej pory był na samym dole ekranu, a teraz znajduje się na górze.
Rys. Ekran z listą zleceń produkcyjnych
Pasek stanu zawiera następujące elementy:
· Przycisk MENU – dostęp do menu z poszczególnymi funkcjonalnościami terminala dotykowego,
· Informacja o aktualnej firmie – element ten, jeśli jest widoczny, umożliwia zmianę kontekstu firmy; informacja jest niewidoczna, jeśli w pliku konfiguracji dostępu (plik DBCS) jest wskazana firma,
· Operator – informacja o zalogowanym operatorze, wybranym magazynie i gnieździe, jeśli gniazdo jest wybrane pojawi się również status gniazda produkcyjnego,
· Cyfrowy zegar – wskazuje bieżącą godzinę,
· Przycisk WYLOGUJ – przycisk do wylogowania operatora.

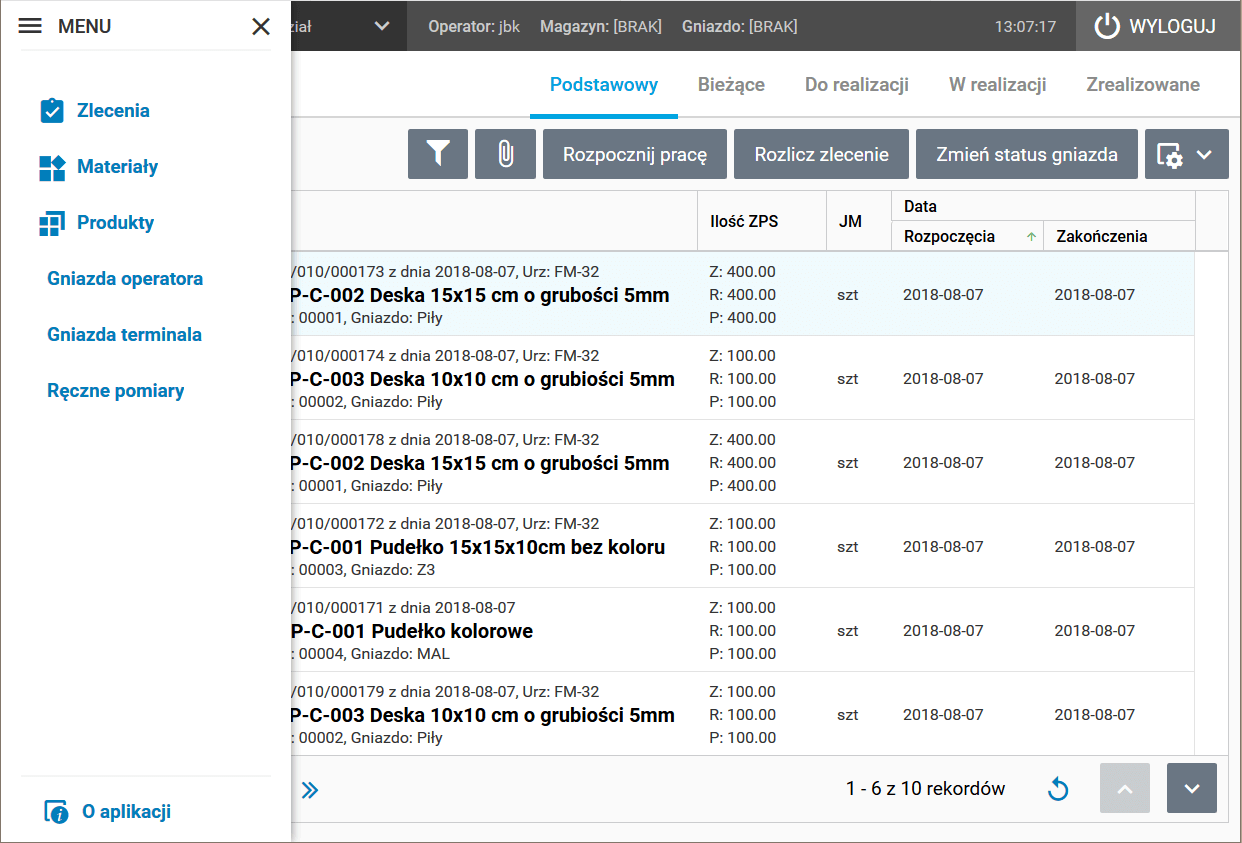

Rozwinięte menu terminala dotykowego wygląda następująco:
Rys. Rozwinięte MENU terminala dotykowego

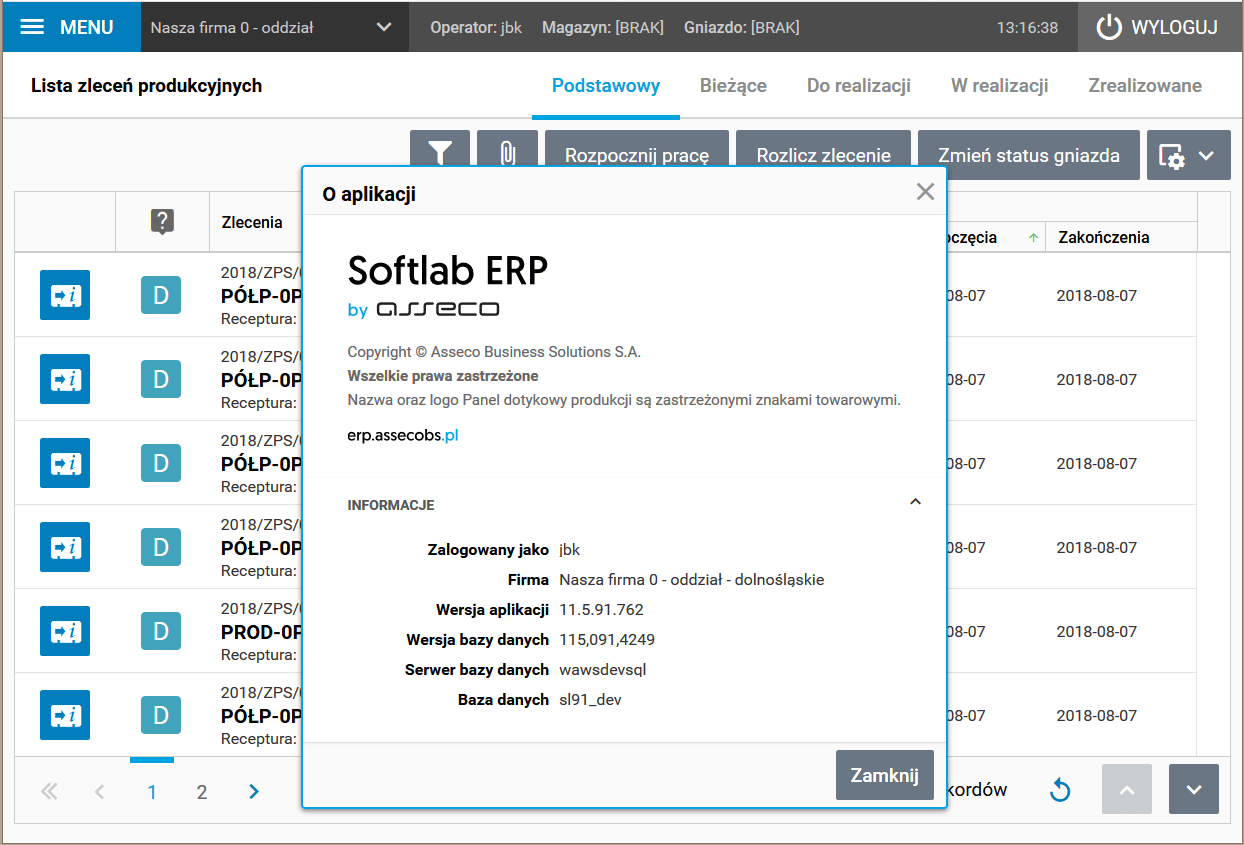

Dostępna w menu opcja O aplikacji dostarcza informacji o wersji aplikacji i bazie danych, do której podłączony jest program.
Rys. Okienko O aplikacji
Lista wyboru wartości

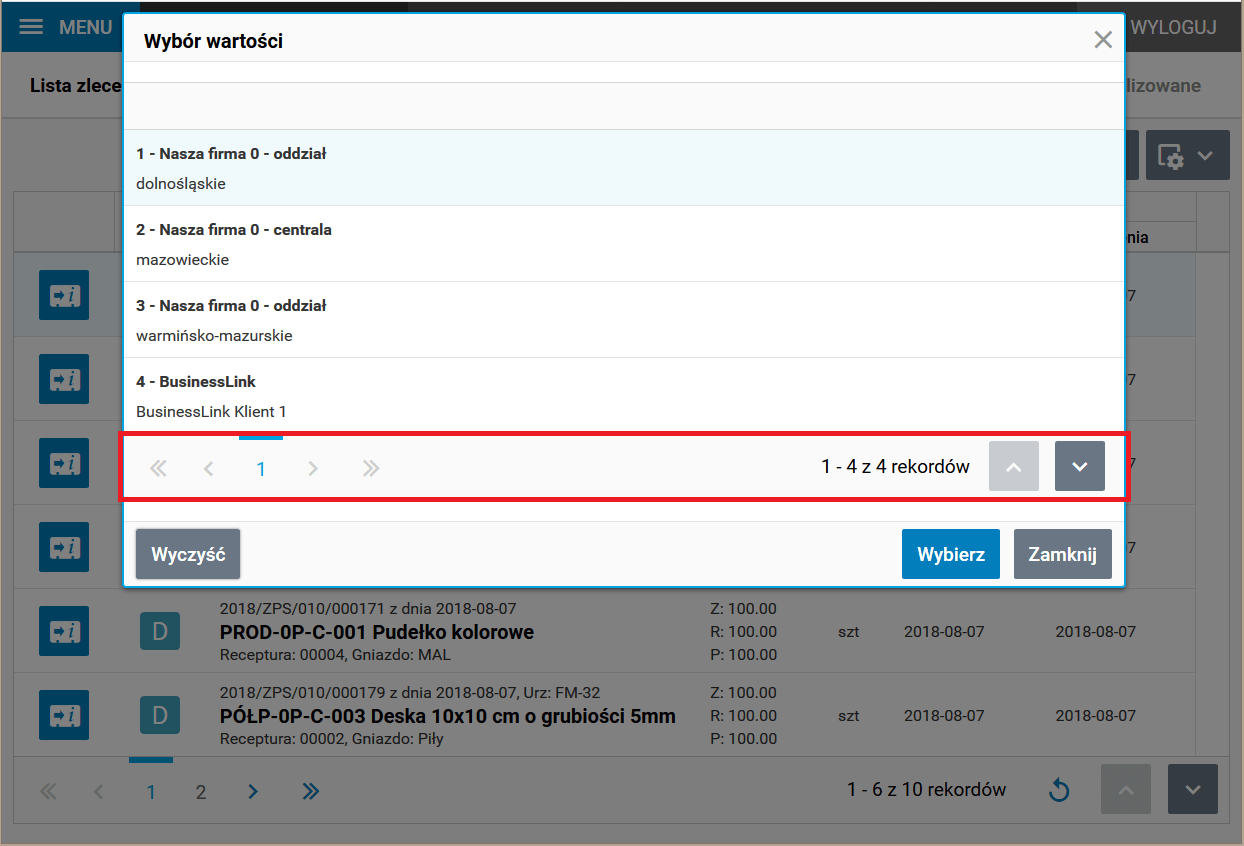

Kolejnym zmienionym elementem jest lista wyboru wartości (tzw. lookup), np. do zmiany firmy. Dotychczas część przycisków służących do poruszania się po liście była umiejscowiona z prawej strony okna, a część na dole, poniżej ostatniego widocznego elementu listy. Obecnie wszystkie przyciski nawigacyjne są zgrupowane w jednym wierszu poniżej ostatniego elementu.
Rys. Okno listy wyboru wartości – Wybór firmy
Filtry słownika

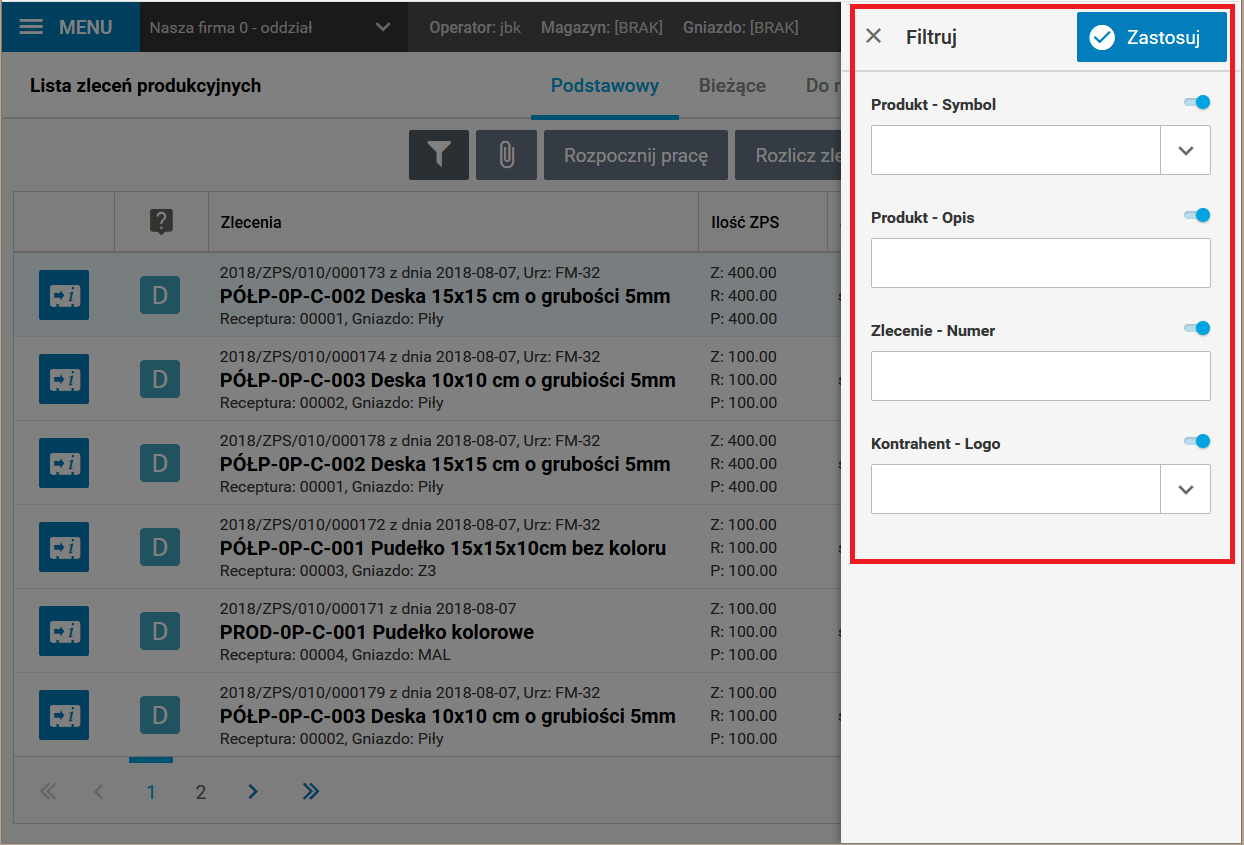

Zmianie uległ sposób korzystania z filtrów dostępnych na słowniku. Obecnie po użyciu przycisku z lejkiem z prawej strony ekranu rozwija się panel z dostępnymi filtrami.
Rys. Rozwinięty panel z filtrami
Widoczny na panelu przycisk Zastosuj ukrywa panel i odsłania słownik z odfiltrowaną listą wierszy.
Lista zleceń

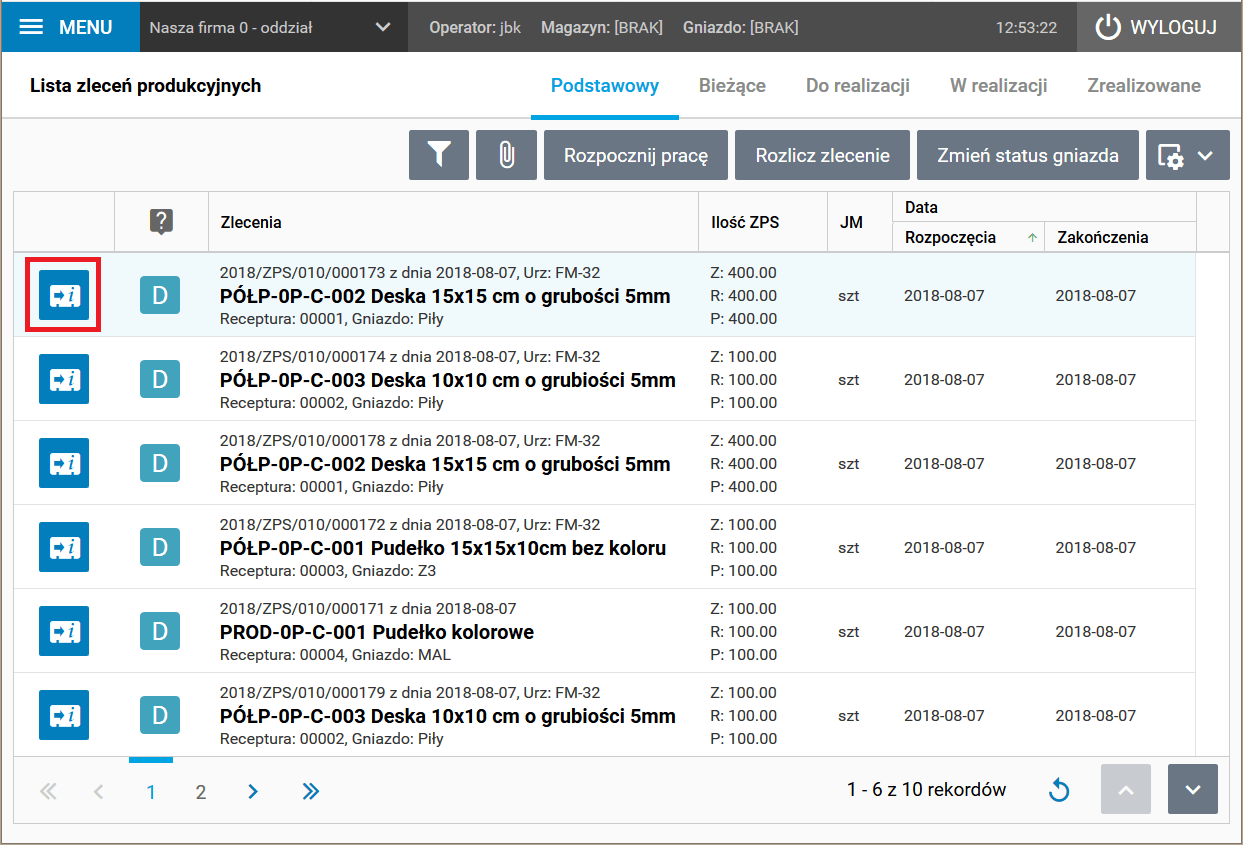

Od strony funkcjonalnej w słowniku Lista zleceń produkcyjnych są dostępne te same funkcjonalności co wcześniej. Zmianie uległo jedynie położenie przycisku przejścia do zlecenia, znajduje się on obecnie w pierwszej kolumnie z lewej strony.
Rys. Ekran z listą zleceń produkcyjnych, przycisk przejścia do szczegółów zlecenia w pierwszej kolumnie

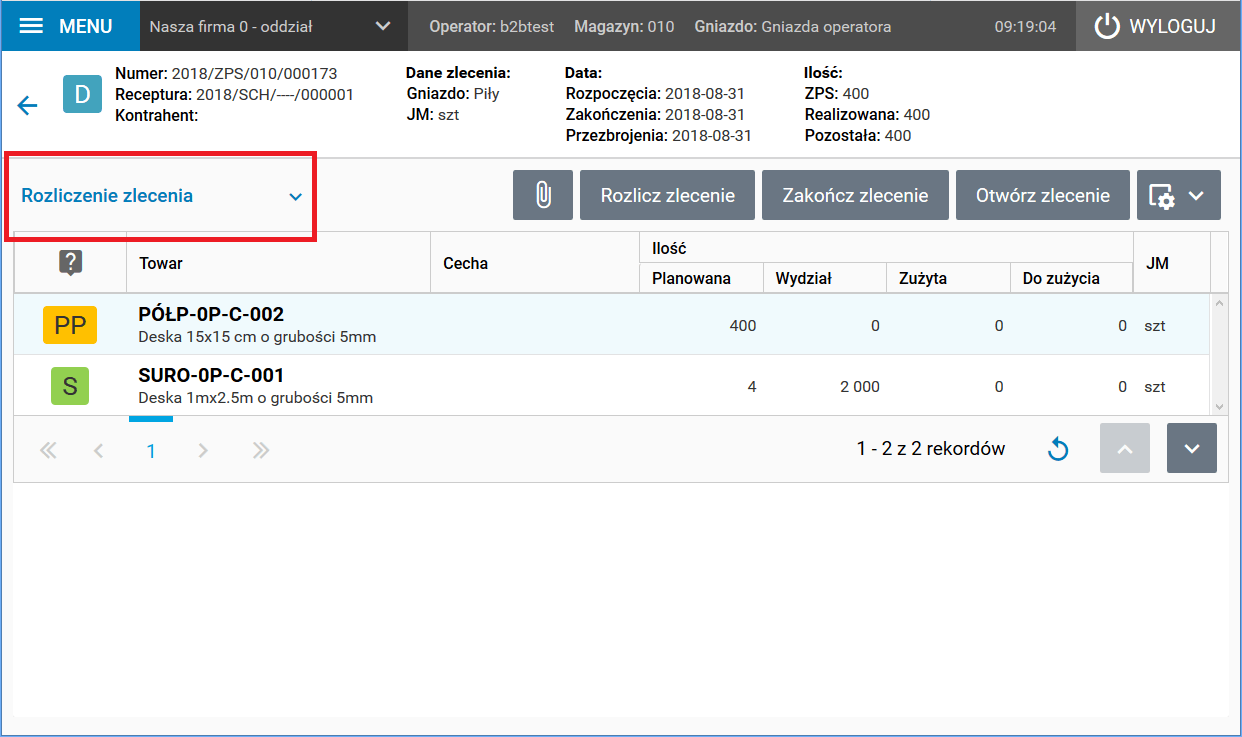

Na dokumencie zlecenia dostępne są dodatkowe informacje powiązane ze zleceniem – w postaci szczegółów słownika. Dostęp do nich uzyskujemy poprzez menu szczegółów z lewej strony okna.
Rys. Przycisk menu szczegółów

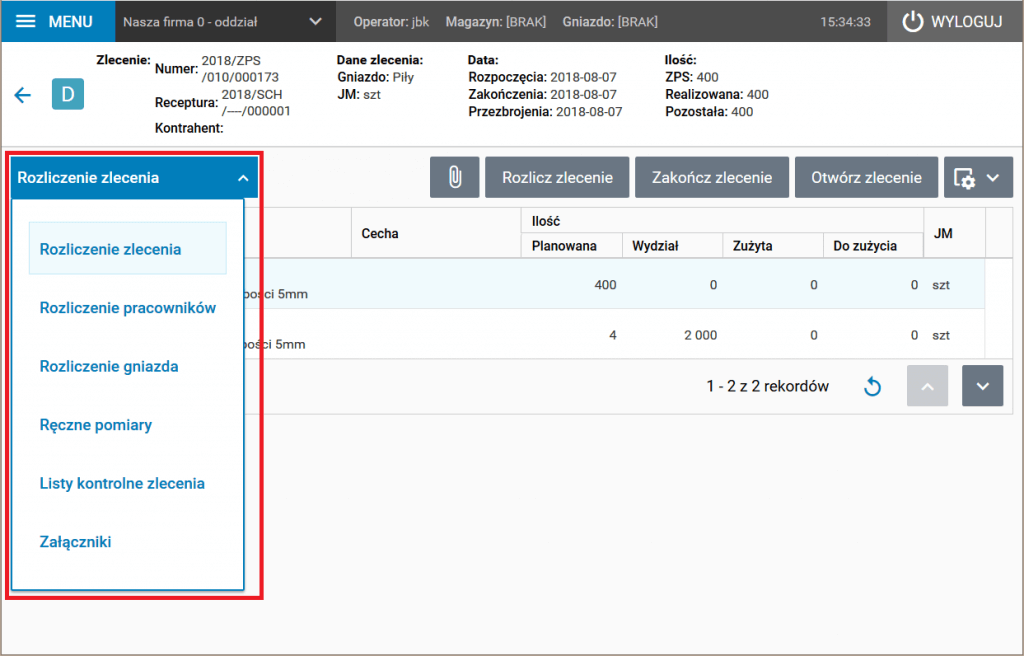

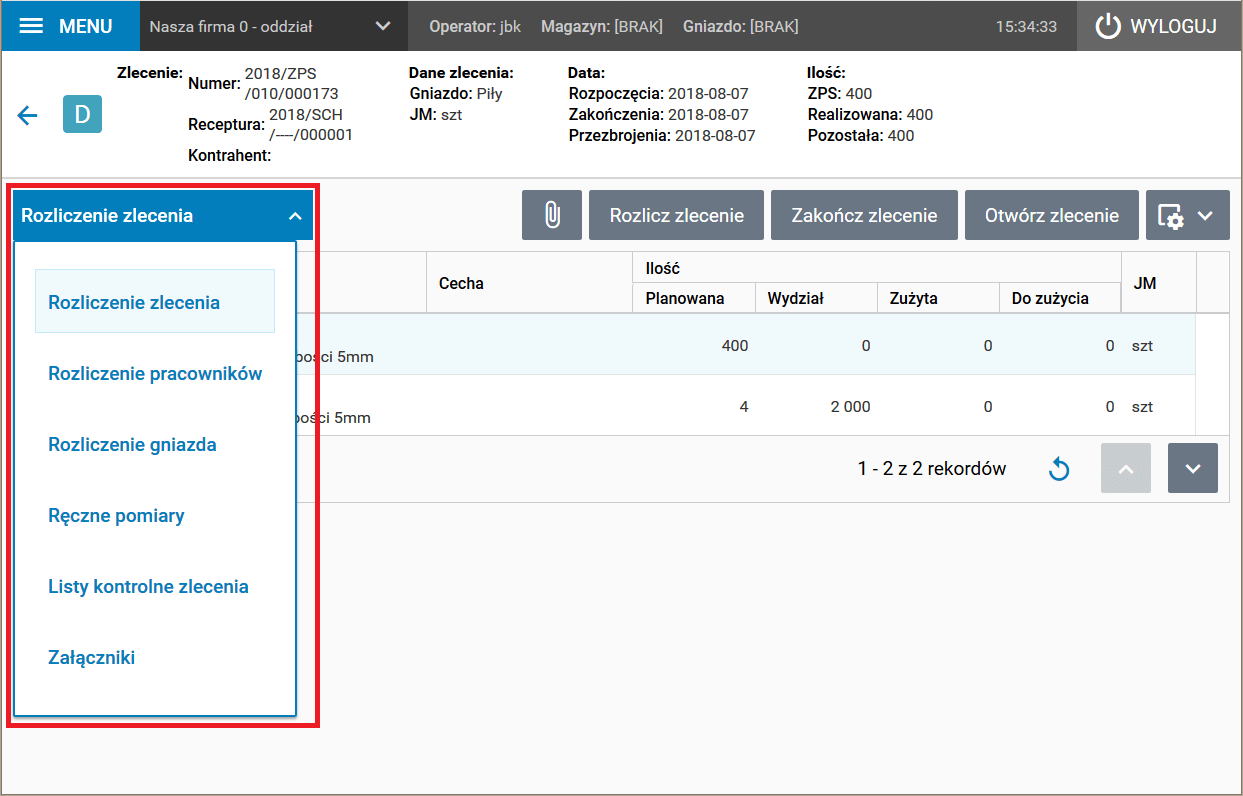

Przyciśnięcie elementu powoduje rozwinięcie listy z dostępnymi szczegółami słownika.
Rys. Rozwinięte menu szczegółów
Szczegóły te pozwalają na rejestrację zdarzeń związanych z rozliczeniem produkcji (Rozliczenie zlecenia), rejestracją pracy operatora (Rozliczenie pracowników) czy też wykorzystaniem gniazda produkcyjnego (Rozliczenie gniazda). Kolejny szczegół (Listy kontrolne zlecenia) służy do obsługi list kontrolnych (tzw. checklist), w tym do manualnego pomiaru parametrów produkcji. Ostatni (Załączniki) daje dostęp do plików załączonych do zlecenia, np. dokumentacji technicznej lub pomiarowej.
